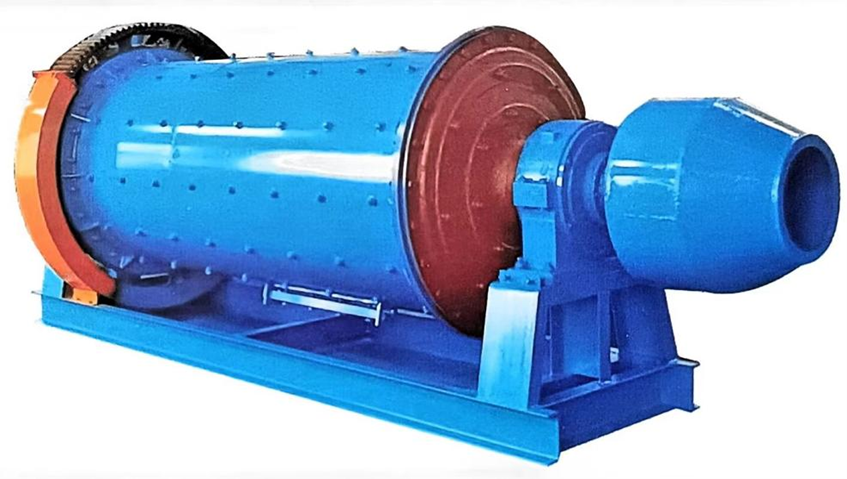

Molino de bolas MQY3645

1.Especificaciones básicas

modelos:

MQY: Overflow ball mill (M mill, Q light, Y overflow discharge)

3645: diámetro del cilindro 3600 mm × longitud 4500 mm

Tipo: Molino de bolas de desbordamiento en húmedo (estructura de dos depósitos)

Norma de diseño: GB/T 257082010 (norma de maquinaria minera)

• Performance parameters

parámetro	índice
Effective volume	≈3840m³
Maximum ball loading capacity	75-85 toneladas (tasa de llenado 25% -35%)
capacidad de transformación	40-90 toneladas/hora (ajustadas según los materiales)
Granulometría de la alimentación	≤ 25 mm (recomendado ≤ 20 mm)
Discharge size	0.074-0.5mm (adjustable)
velocidad de rotación	16-18r/min (critical speed 75%)

3. 3. Sistema eléctrico

Potencia del motor principal: 1000-1250kW (motor de alto voltaje, 6kV/10kV)

Reducer model: JS150/MBY1000 (hardened tooth surface, transmission efficiency ≥96%) Starting method: liquid soft start or frequency conversion control

4.Diseño estructural

Material del cilindro: Chapa de acero Q345B (espesor ≥50mm).

Liner type: high manganese steel (ZGMn13Cr2, life 812 months)

Revestimiento de goma (reducción del ruido, adecuado para el método húmedo)

Sistema de rodamiento:

cojinetes de rodillos a rótula de dos hileras (o cojinetes hidráulicos de deslizamiento estático)

Método de lubricación: lubricación por circulación en estación de aceite fino a alta presión

5Materiales e industrias aplicables

Metal ores: second/third stage grinding of gold, copper and iron ore

Non-metallic ores: quartz sand, apatite ultrafine grinding

Industrial field: cement clinker, slag powder

6. Equipment

parámetro	valor numérico
External dimensions	≈14m×6m×5m
Whole machine weight	≈ 110-140 tons

7. Energy saving and intelligent configuration (optional)

Energy saving design: Comprehensive power saving 20% (compared with traditional ball mill) Automation control: PLC monitoring current, temperature, vibration, interlock protection

Sugerencias de selección

1. High hardness ore (such as iron ore): It is recommended to configure the power ≥1250kW,

and the liner should be made of high chromium alloy.

2. Medios corrosivos: Elija componentes de acero inoxidable 316L o revestimiento de caucho.

3. Maintenance points:

Check the gear meshing clearance every 500 hours

Replace the bearing lubricant every 3000 hours If   need a performance curve (QH) or wear test report, please explain the specific working conditions (such as ore hardness, grinding concentration, etc.).
